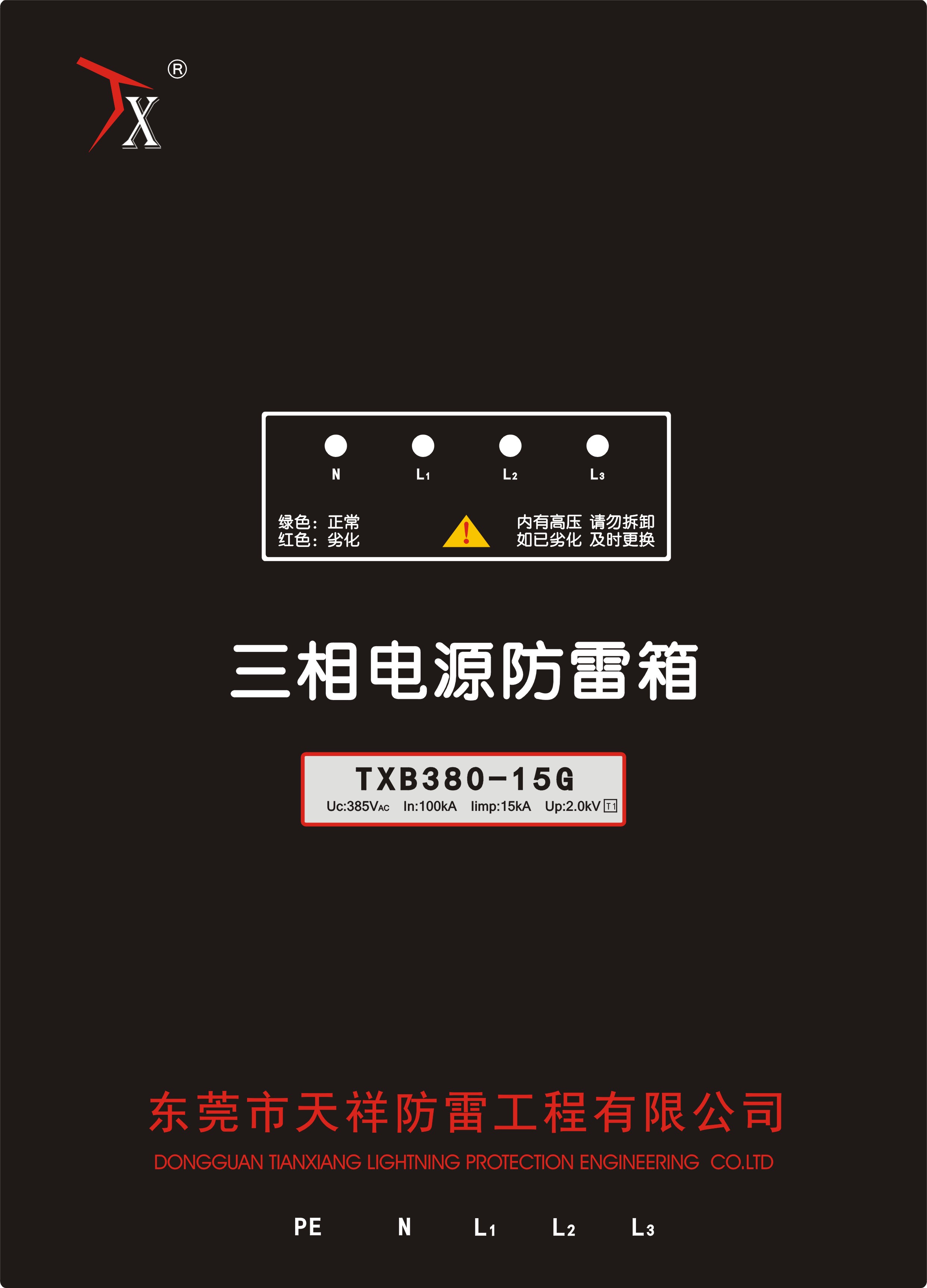

TXB380-15G三相电源防雷箱说明书

一、产品用途

Iimp（10/350）间隙式防雷箱，具有高雷电通流能力，适用于电源系统第一级防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

二、技术参数

名称型号规格雷电脉

冲电流Iimp(kA, 10/350μs)保护水平(kV)应用等级响应时间(ns)额定工作电压(VAC)最大持续工作电压(VAC)工作      温度   (℃)

三相电源防雷箱TXB380-15G10/350μs152.0第一级≤100380385-40～+85

三、安装示意图问：15999865588

四、安装说明

● 安装前必须切断电源，严禁带电操作。

● 防雷箱可悬挂在墙上或水平放置。

● 安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

● 防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯亮绿色，表示防雷箱电源及防雷正常；亮红色，表示防雷箱已劣化，应及时维修或更换。

● 连接线应采用不小于标准要求的多股铜线，且要求短、粗、直。

● 非专业人员请勿拆卸。
